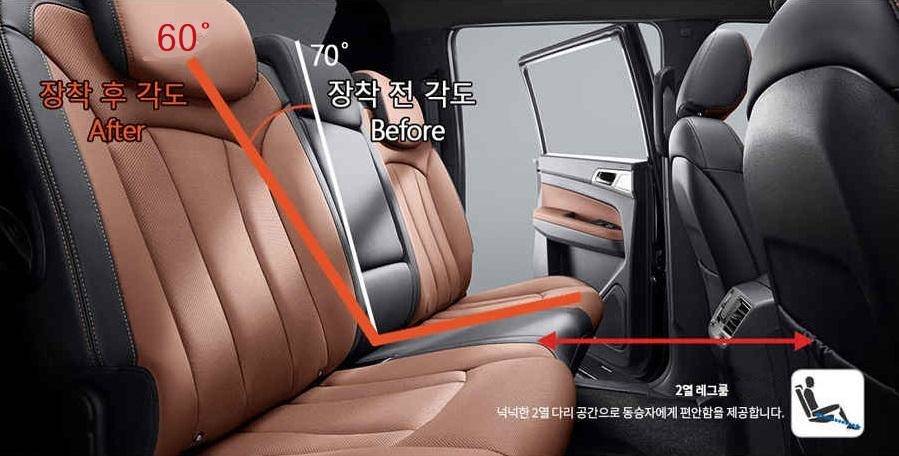

렉스턴스포츠/칸(쿨멘) 2열 시트 '가이아 10도 2열시트 릴렉스브라켓(이하 릴렉스브라켓)' 장착하는 방법입니다. 이 글을 보시는 것은 제품을 구매하여 네이버톡톡으로 링크를 타고 들어오셨습니다. 제품에는 상세 설명이 없습니다. 다품종 소량 생산을 하는 가이아의 제품 특성 때문입니다. 가이아 제품을 구매해 주시어 감사합니다. '10도 릴렉스브라켓" 장착 방법을 알려드리겠습니다.
(트레이너스몰에서 판매하는 '가이아 렉스턴스포츠/칸(쿨멘) 2열시트 10도 릴랙스브라켓'은 특허청 디자인 및 실용실안 등록 제품입니다. 무단 변형, 복제를 금합니다.)
'10도 릴렉스브라켓 장착 방법'은 사진 설명을 먼저 확인하시고, 링크해드리는 동영상을 확인 후 장착 실행하시는 것을 권해 드립니다. 또한 제품을 구매하기 전에 이 글을 보시는 분께서는 네이버 '트레이너스몰 스마트스토아'의 제품 구매할 수 있도록 바로가기 버튼(링크)를 남겨 드리겠습니다. 구매 후 장착 설명을 보시기 바랍니다.

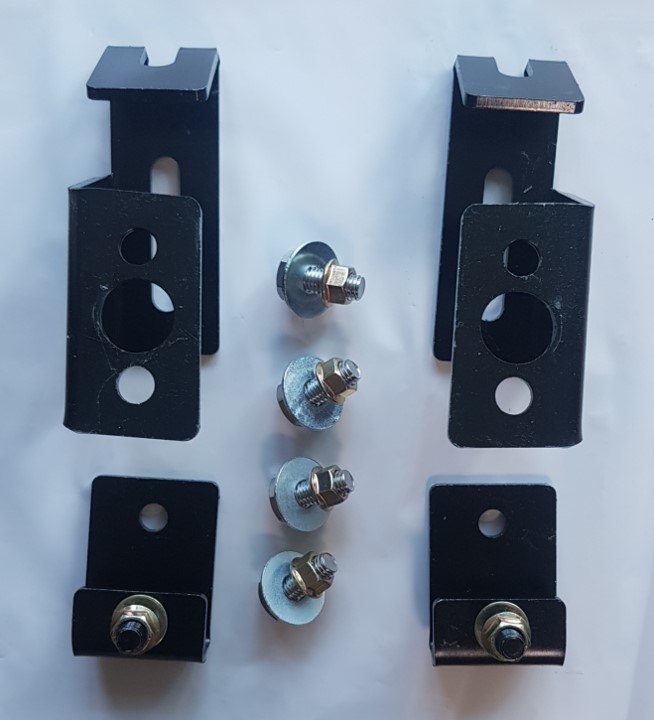

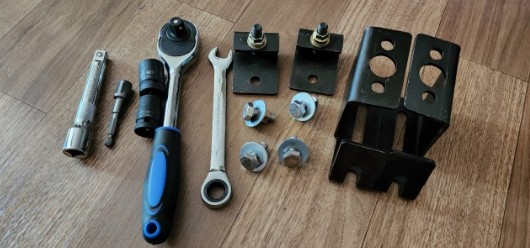

2열시트 릴렉스브라켓 각도조절기 구성품 및 필요 공구
- 필요공구: 임팩트드릴/스패(라쳇렌치/일명 깔깔이), 복수알(소켓) 14mm / 17mm, 연결대
2열시트 릴렉스브라켓 설치방법: 사진 설명

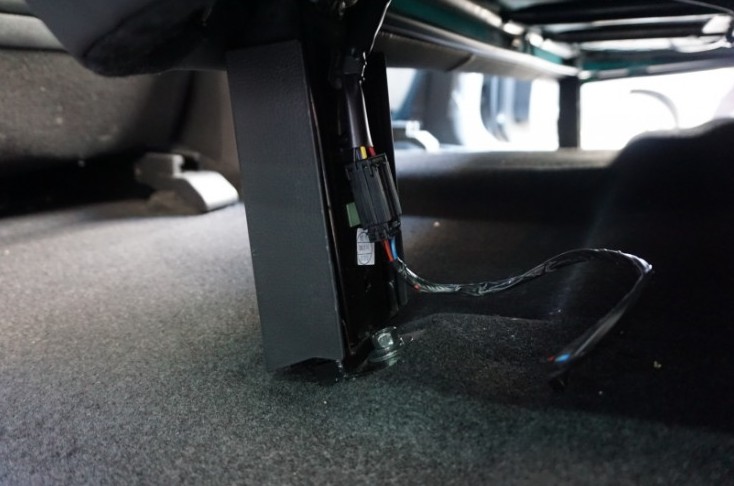

1. 2열시트 레그 캡 열고, 열선 잭 분리, 볼트 풀어줍니다.(좌/우)
- 2열시트 다리 아래 부분 시트레그 하단에서 캡을 열어 줍니다.
- 열선 적용 차량은 열선잭을 분리합니다.
- 14mm 복스를 이용하여 볼트를 풀어 줍니다.
- 반대 레그 부분도 체결된 볼트/너트를 해체합니다.

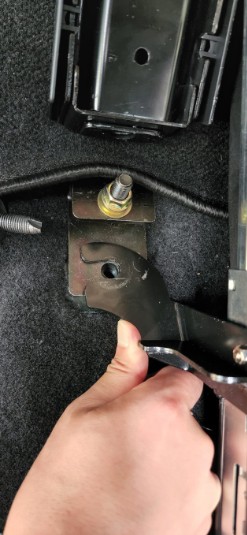

2. 등받이 시트를 풀어줍니다.(좌/우)
- 등받이 시트 고정하고 있는 브라켓(양쪽)을 14mm 소켓으로 4개 풀어줍니다.
- 등받이 시트 고정레버를 당겨 고정을 해체합니다.
- 해체 후 등받이 시트를 위로 들어올려 시트를 탈거해 줍니다.
- (주의) 바닥 브라켓에 있던 기본 볼트(좌/우 4개)는 있던 그대로 사용하니 보관 잘 하세요.
* 볼트선이 뭉개지지 않도록 주의하세요. 처음에 임팩트 드릴 사용 마무리는 수동으로 하세요.
- 기존 볼트 4개(좌/우) 사용하고, 보내드린 4개는 추가로 사용합니다.
3. 가이아 2열시트 릴렉스브라켓을 체결합니다.

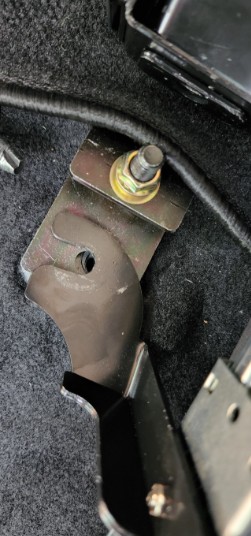

- 2열시트 릴렉스브라켓에 기존 볼트를 이용하여 바닥에 고정시킵니다.
- 릴렉스브라켓은 좌,우,상,하를 구분하여 체결해야 합니다.
(막힌 부분이 차량 외부로 보이도록 방향을 잡습니다.)
- 그림을 참조하여 양쪽 릴렉스브라켓을 고정합니다.

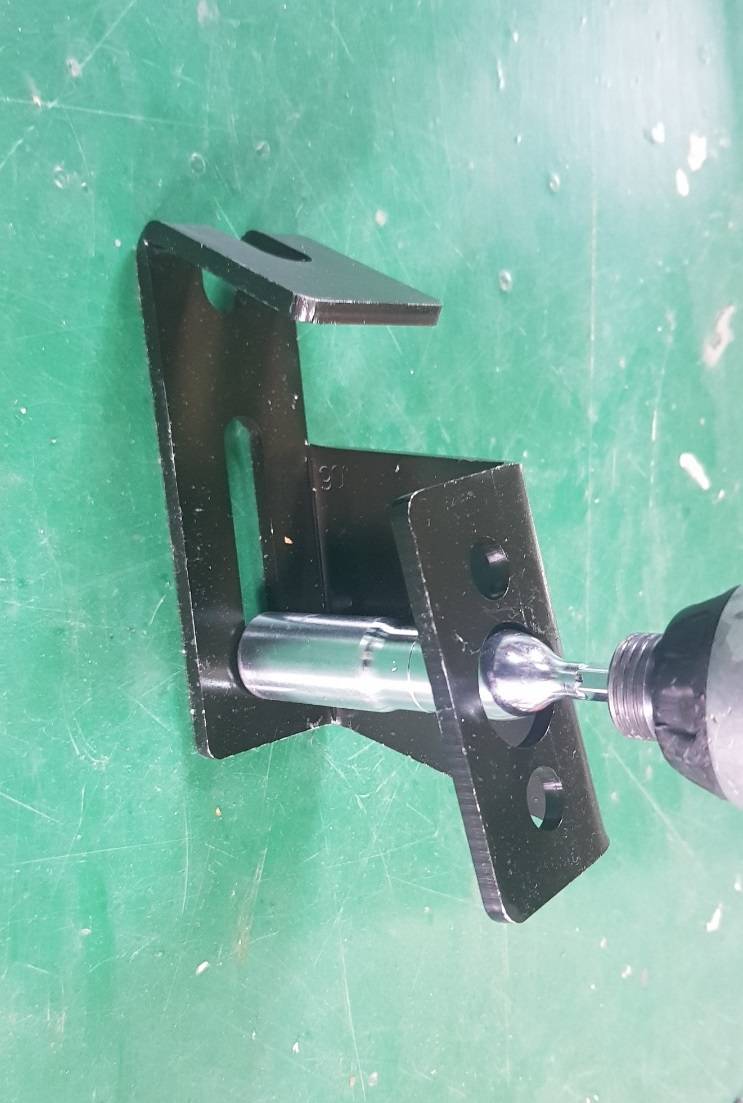

* 브라켓 중간에 큰 구멍이 있습니다. 그림과 같이 작업을 쉽게 하기 위한 것입니다.
4. 등받이 시트를 원래 상태로 고정해 줍니다.
- 등받이 시트 하단에 고정핀이 있습니다.(바닥에 고정)

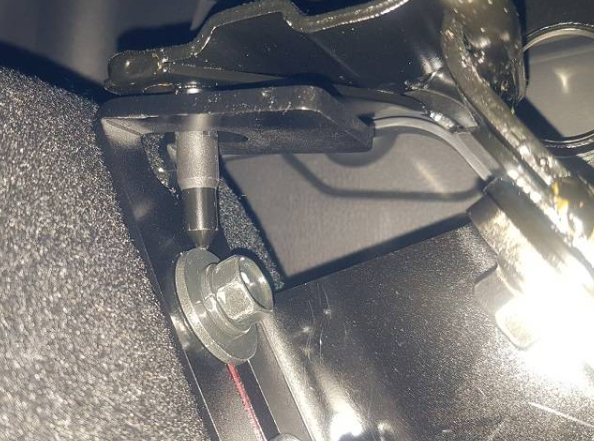

- 아래 그림을 참조하여 등받이 시트 고정핀을 릴렉스브라켓 홈에 닿도록 끼워줍니다.
- 다음에 릴렉스브라켓과 함께 동봉된 볼트/너트를 이용하여 고정시켜 줍니다.
* (주의) 고정시킬 때 등받이 시트 폴딩락 레버가 정상 작동하는 체크합니다.
- 레버 작동이 원활하지 않을 시 고정한 볼트/너트를 풀어준 후,
등받이 시트를 조금씩 움직여가면서 원활하게 작동하는 위치에서 볼트/너트를 조여주십시오.
* 1~2mm 차이로 레버 작동이 원활하지 않을 수 있습니다.

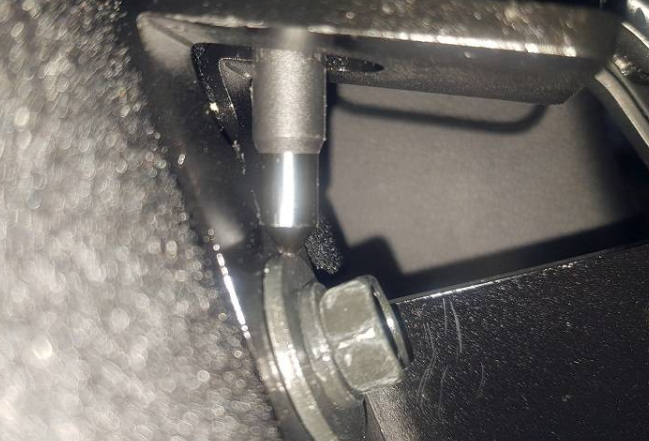

- 등받이 시트 한단 고정핀이 아래 그림과 같이 볼트/와셔와 맞닿게 합니다.
5. 이번에 엉덩이 시트 레그를 체결해 줍니다.
- 동봉된 다른 브라켓을 사진과 같이 고정시킵니다.
* (주의) 처음에 볼트(기존 볼트/너트)를 느슨하게 조이고 추후 자리를 잡으면 마지막에 꽉 조여줍니다.
- 이때 시트는 최대한 뒤로 밀면서 고정해 주세요.
* 그렇지 않을 경우 유격이 생겨 운행 시 소음이 날 수 있습니다.
6. 언더트레이(서랍) 장작 차량 릴렉스브라켓 설치 방법
칸모델인데 대체로 잘 맞습니다. 각도도 창문에 딱 다을 정도로 최대한 눕힌거더라구요. 무릎 공간 작아지는 건 감수해야지요. 다만 본래 하단 서랍이 달려 있는 경우의 설명이 없어 다시 풀고 하는 약간이 수고(?)가 있었네요.
2열에 하단 언터트레이/서랍 달려 있는 경우는 본래 달려 있던 자리에만 설치가 되니 등받이 고정할 때 같이 고정해야 합니다. 참고하세요. <네이버 스마트스토어 베스트 구매평 : 구매평 보러가기>
- 출고 시 장착되어 나온 자리, 릴렉스브라켓 아래 끼워서 설치합니다.
- 2열시트 해체시 기억하셨다가(사진) 있던 자리에 넣는 방식입니다.
7. 수고하셨습니다. 즐거운 경험 되시기 바랍니다.
2열시트 릴렉스브라켓 설치 영상: 유튜브 영상
아래 링크를 클릭하시면 릴렉스브라켓 설치 동영상 3개를 확인할 수 있습니다. 2개는 전문가 장착 영상이고, 1개는 일반인이 고전부투하시면서 설치한 영상입니다. 즐거운 경험되세요.
